Kathodische bescherming staal: zo voorkom je corrosie aan constructies

Staalconstructies in de petrochemie, offshore en tankbouw worden dagelijks blootgesteld aan vocht, zouten en chemische stoffen. Zonder de juiste bescherming is corrosie onvermijdelijk. Kathodische bescherming van staal is een beproefde elektrochemische methode die dat proces stopt voordat het schade aanricht. Maar hoe werkt het precies? En wanneer is het de juiste keuze voor jouw constructie?

Wat is kathodische bescherming en waarom is het relevant voor staal

Kathodische bescherming (KB) is een elektrochemische techniek die corrosie tegengaat door het potentiaal van het te beschermen metaal te verlagen. Door die verlaging wordt de anodereactie van ijzer naar ijzerionen zo sterk vertraagd dat oxidatie vrijwel stopt. Het staal wordt daarmee de kathode in het elektrochemisch systeem, vandaar de naam.

Staal is van nature gevoelig voor oxidatie. Zodra het in contact komt met zuurstof en vocht start een chemische reactie die we kennen als roest. In industriële omgevingen versnellen factoren als zout water, chemicaliën en hoge temperaturen dat proces aanzienlijk.

Goede conservering van staal vormt de eerste verdedigingslinie tegen corrosie. Kathodische bescherming werkt als aanvulling daarop, vooral in situaties waar coatings alleen onvoldoende bescherming bieden of lastig te onderhouden zijn.

Hoe het elektrochemisch proces werkt

Wanneer twee metalen met een verschillend elektrisch potentiaal met elkaar verbonden zijn in een geleidende omgeving, corrodeert het onedelste metaal. Dat metaal geeft elektronen af aan het edelere metaal en beschermt het daarmee.

Neem zink en staal als voorbeeld. Zink is onedeler dan ijzer. Wanneer je zink aan een staalconstructie koppelt, offert het zink zichzelf op. De zinkatomen lossen op terwijl het staal intact blijft. Het staal wordt in dit systeem de kathode, het zink de anode.

Dit principe wordt al eeuwen toegepast. Denk aan verzinkte goten en dakplaten. Bij industriële toepassingen is hetzelfde mechanisme opgeschaald naar complete constructies, leidingsystemen en offshore installaties.

Twee methoden van kathodische bescherming

Er bestaan twee hoofdmethoden voor kathodische bescherming. Beide werken volgens hetzelfde elektrochemisch principe, maar de uitvoering verschilt wezenlijk. De keuze hangt af van de grootte van de constructie en de omgeving, en van de gewenste mate van controle.

Bescherming met opofferingsanodes

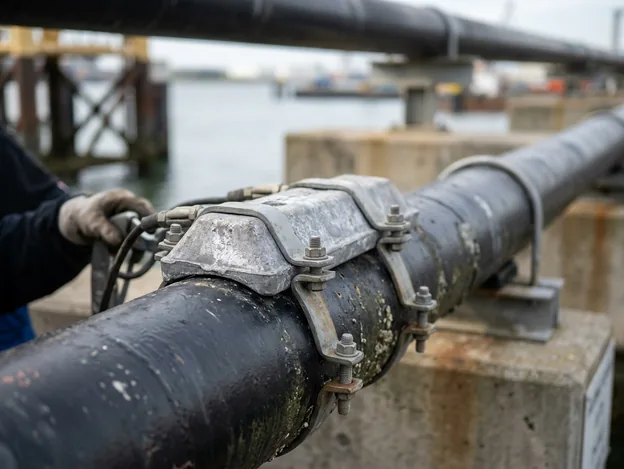

Bij galvanische bescherming worden anodes van een onedel metaal aan de constructie bevestigd. Zink, aluminium of magnesium zijn de meest gebruikte materialen. Deze anodes corroderen in plaats van het staal en bieden zo passieve bescherming.

Het systeem werkt zonder externe stroombron. De installatie is relatief eenvoudig en de onderhoudskosten blijven beperkt. Dat maakt deze methode populair bij kleinere constructies en situaties waar geen stroomaansluiting beschikbaar is.

Er zitten ook beperkingen aan. De stroom die opofferingsanodes leveren, is beperkt. Bij grote constructies heb je een groot aantal anodes nodig, wat onpraktisch wordt. De anodes moeten ook periodiek vervangen worden wanneer ze zijn opgeofferd. Bij gegalvaniseerd staal speelt hetzelfde principe op microniveau: de zinklaag beschermt het onderliggende staal zolang er voldoende zink aanwezig is.

Bescherming met opgedrukte stroom

Bij opgedrukte stroom wordt een externe stroombron gebruikt om een beschermende stroom naar de constructie te leiden. De anodes in dit systeem zijn doorgaans gemaakt van titanium met een speciale coating en corroderen zelf niet of nauwelijks.

Het grote voordeel is controle. De stroomsterkte kan nauwkeurig worden afgestemd op de lokale omstandigheden. Sensoren meten het potentiaal en sturen het systeem automatisch bij. Bij wisselende omstandigheden, zoals variaties in watersamenstelling of temperatuur, past het systeem zich aan.

Daar staat tegenover dat de installatie complexer is. Je hebt een stroomaansluiting nodig, een gelijkrichter, en meet- en regelapparatuur. Het onderhoud vereist gespecialiseerde kennis. Maar voor grote industriële constructies wegen die nadelen niet op tegen de voordelen.

Wanneer kies je welke methode

De keuze tussen opofferingsanodes en opgedrukte stroom hangt af van een paar factoren:

• Grote oppervlakken vragen om opgedrukte stroom; kleinere constructies kunnen prima uit de voeten met opofferingsanodes.
• Zonder beschikbare stroomaansluiting is galvanische bescherming de enige optie.
• In zout water werken beide methoden goed; in zoet water presteren opofferingsanodes aanzienlijk slechter.
• Wil je realtime monitoren en bijsturen, dan is opgedrukte stroom de logische keuze.
• De titanium anodes bij opgedrukte stroom gaan tientallen jaren mee, opofferingsanodes moeten periodiek worden vervangen.

Bij grote industriële projecten in de petrochemie en offshore heeft opgedrukte stroom doorgaans de voorkeur. De initiële kosten zijn vergelijkbaar met een opofferingssysteem, maar het beheer is eenvoudiger en de levensduur langer.

Toepassingen in de industriële staalbouw

Kathodische bescherming wordt breed ingezet in sectoren waar staal voortdurend is blootgesteld aan agressieve omgevingen. De drie belangrijkste toepassingsgebieden lopen parallel aan de sectoren waarin industriële staalbouwers actief zijn.

Offshore en petrochemie

Offshore constructies opereren in een van de meest corrosieve omgevingen die er bestaan. Zout water en getijdenwisselingen maken staal bijzonder kwetsbaar; mechanische belasting versterkt dat effect. Kathodische bescherming is hier geen luxe maar een vereiste.

In de offshore worden KB-systemen vrijwel altijd gecombineerd met coatingsystemen. De coating fungeert als primaire barrière, de kathodische bescherming vangt de plekken op waar de coating beschadigd raakt of degradeert. Normen als EN 12954 en ISO 15589 schrijven voor hoe deze systemen ontworpen en onderhouden moeten worden.

Het Havenbedrijf Rotterdam past op alle nieuwe kademuren opgedrukte stroom met telemetrie toe. De motivatie is tweeledig: realtime monitoring maakt bijsturen mogelijk, en de anodes hoeven niet vervangen te worden, wat past bij de circulaire doelstellingen van de haven.

Tankbouw en opslaginstallaties

Bij tankbouw voor de opslag van chemicaliën, brandstoffen en gassen is corrosiebescherming bepalend voor de levensduur van de installatie. Opslagtanks staan vaak deels ondergronds of in contact met vochtige bodems, wat corrosie versnelt.

Kathodische bescherming wordt hier zowel aan de buitenzijde als aan de binnenzijde van tanks toegepast. Aan de buitenzijde beschermt het tegen bodemcorrosie, aan de binnenzijde tegen agressieve opgeslagen stoffen. De juiste bescherming voorkomt niet alleen lekkages, maar verlengt de operationele levensduur met tientallen jaren.

Pijpleidingen en leidingwerk

In Europa worden vrijwel alle stalen transportleidingen voor gas, ruwe olie en drinkwater kathodisch beschermd. Voor bepaalde objecten is dit zelfs wettelijk verplicht. Ondergrondse stalen tanks en hogedrukleidingen voor gastransport moeten volgens de wetgeving voorzien zijn van KB.

Een bijzonder aandachtspunt bij leidingen is zwerfstroombeïnvloeding. In de nabijheid van elektrische tractiesystemen van trams, metro’s en treinen kunnen zwerfstromen de kathodische bescherming verstoren en zelfs versnelde corrosie veroorzaken. Speciale drainagesystemen kunnen die risico’s beperken.

Kathodische bescherming vergeleken met andere beschermingsmethoden

Kathodische bescherming is niet de enige manier om staal te beschermen. Coatings, verzinken en andere conserveringstechnieken zijn gangbare alternatieven. De kunst is om de juiste methode of combinatie te kiezen voor de specifieke situatie.

Een coating op een staalconstructie werkt als passieve barrière. De coating houdt vocht en zuurstof weg van het staaloppervlak. Dat werkt uitstekend, mits de coating intact blijft. Bij beschadigingen of veroudering ontstaan kwetsbare plekken waar corrosie alsnog kan toeslaan. Kathodische bescherming vangt precies die zwakke plekken op.

Galvaniseren of verzinken combineert eigenlijk beide principes. De zinklaag vormt zowel een fysieke barrière als een kathodische bescherming. Bij beschadiging van de zinklaag offert het omliggende zink zich op om het blootgelegde staal te beschermen. Voor kleinere onderdelen en constructies is dit vaak de meest praktische oplossing.

Bij grote industriële constructies die moeilijk bereikbaar zijn voor onderhoud, biedt kathodische bescherming met opgedrukte stroom het meeste voordeel. Het systeem werkt continu, is controleerbaar en hoeft voor inspectie niet fysiek bij het oppervlak te komen.

De meest effectieve aanpak combineert vaak meerdere methoden. Een staalconstructie met een hoogwaardige coating als primaire bescherming, aangevuld met kathodische bescherming voor de langetermijngarantie. Dat is vooral gebruikelijk bij constructies met een verwachte levensduur van vijftig jaar of meer.

Onderhoud en monitoring van een KB-systeem

Een kathodisch beschermingssysteem installeren is niet het eindpunt. Regelmatig onderhoud en monitoring zijn nodig om de effectiviteit te waarborgen. De frequentie en aard van het onderhoud verschillen per methode.

Bij opofferingsanodes draait het onderhoud vooral om het controleren van de resterende anodemassa. Wanneer een anode grotendeels is opgeofferd, moet die vervangen worden. De frequentie hangt af van de corrosiviteit van de omgeving. In zout water kan dat al na vijf tot tien jaar nodig zijn.

Bij opgedrukte stroom is het onderhoud anders van aard. De anodes zelf gaan tientallen jaren mee. Het onderhoud richt zich op de elektrische componenten: de gelijkrichter, de bekabeling en de meet- en regelapparatuur. Jaarlijkse inspectie van potentiaalmetingen en stroomdichtheid is de standaard.

Moderne systemen bieden realtime monitoring. Sensoren meten continu het potentiaal op verschillende punten van de constructie. Bij afwijkingen stuurt het systeem automatisch bij of genereert het een melding. Dat voorkomt dat problemen onopgemerkt blijven tot ze schade veroorzaken.

De rol van ontwerp en engineering bij effectieve kathodische bescherming van staal

Kathodische bescherming werkt het beste wanneer het al in de ontwerpfase wordt meegenomen. Achteraf een KB-systeem toevoegen aan een bestaande constructie is mogelijk, maar duurder en minder effectief dan wanneer het ontwerp er vanaf het begin op is ingericht.

De geometrie van een constructie beïnvloedt de stroomverdeling. Scherpe hoeken, smalle spleten en afgesloten ruimtes zijn moeilijker te beschermen dan open, goed toegankelijke oppervlakken. Een ervaren engineer houdt daar rekening mee bij het ontwerp en plaatst anodes op strategische posities.

Materiaalkeuze speelt ook een rol. Bij constructies waar gegalvaniseerd staal wordt gelast, verandert de zinklaag rond de lasnaad. Die zone is kwetsbaarder en verdient extra aandacht in het beschermingsontwerp.

Certificeringen als EN-1090 en Lloyd’s Register borgen dat constructies voldoen aan kwaliteitseisen voor materiaal, fabricage en corrosiebescherming. Een engineering review vooraf zorgt ervoor dat het KB-systeem optimaal is afgestemd op de constructie, de omgeving en de verwachte levensduur.

Bescherm je staalconstructie tegen corrosie met het juiste advies

Kathodische bescherming is een bewezen technologie die de levensduur van staalconstructies in de praktijk aanzienlijk verlengt. De keuze tussen opofferingsanodes en opgedrukte stroom hangt af van de constructiegrootte, de omgeving en de gewenste levensduur. In de industriële praktijk wordt KB vaak gecombineerd met coatings en conserveringstechnieken voor maximale bescherming.

Vroegtijdig nadenken over corrosiebescherming, al bij het ontwerp en de engineering, is de meest kosteneffectieve aanpak. Achteraf repareren kost altijd meer dan vooraf voorkomen.

Wil je weten welke beschermingsmethode het beste past bij jouw staalconstructie? Neem contact op en bespreek de mogelijkheden met ons team. Met meer dan twintig jaar ervaring in industriële staalbouw adviseren we over de juiste aanpak voor jouw project.
