Wat is verspanen? Technieken, toepassingen en voordelen

Metaal transformeren van ruw blok naar precisieonderdeel. Dat is waar verspanen om draait. Als bewerkingsmethode waarbij materiaal gecontroleerd wordt verwijderd, vormt verspaning de ruggengraat van de moderne productie. Voor projectleiders, inkopers en werkvoorbereiders is gedegen kennis van deze techniek onmisbaar bij het selecteren van de juiste bewerkingsmethode.

In dit artikel duiken we diep in de wereld van verspanen. Je leert welke technieken er bestaan, van frezen tot flowdrillen. We behandelen welke materialen je kunt bewerken en welke procesparameters het verschil maken tussen een goed en een uitstekend resultaat. Ook ontdek je hoe verschillende sectoren verspaning inzetten en wanneer je beter voor een alternatieve bewerkingsmethode kunt kiezen.

Met deze kennis maak je onderbouwde keuzes voor je productieprojecten. Of het gaat om een enkel prototype of een serie van duizenden stuks.

Definitie van verspanen: materiaalverwijdering uitgelegd

Verspanen is het gecontroleerd verwijderen van materiaal met behulp van snijgereedschap. Het werkstuk krijgt zijn uiteindelijke vorm doordat kleine stukjes materiaal, de spanen, worden afgesneden. Dit proces vereist een scherpe snijkant, relatieve beweging tussen gereedschap en het werkstuk, en voldoende kracht om het materiaal daadwerkelijk los te snijden.

Het onderscheidt zich daarmee van andere bewerkingsmethoden. Bij gieten bijvoorbeeld neem je geen materiaal weg, maar breng je vloeibaar materiaal in een vorm. Lassen voegt juist materiaal toe. En bij 3D-printen bouw je laag voor laag op. Verspanen werkt precies andersom: je start met meer materiaal dan je nodig hebt en verwijdert het overschot.

Tijdens het verspaningsproces ontstaan snijkrachten. Deze krachten bepalen hoeveel energie nodig is en welke belasting op gereedschap en machine komt te staan. De gevormde spanen vertellen veel over het proces. Krullende spanen wijzen meestal op goede snijcondities. Korte, brokkelige spanen kunnen duiden op te hoge snelheid of verkeerde materiaalcombinatie.

Belangrijkste verspaningstechnieken

De term verspanen omvat een hele familie aan bewerkingstechnieken. Elk met eigen karakteristieken, toepassingsgebieden en mogelijkheden. Hieronder behandelen we de voornaamste methoden die je in de praktijk tegenkomt.

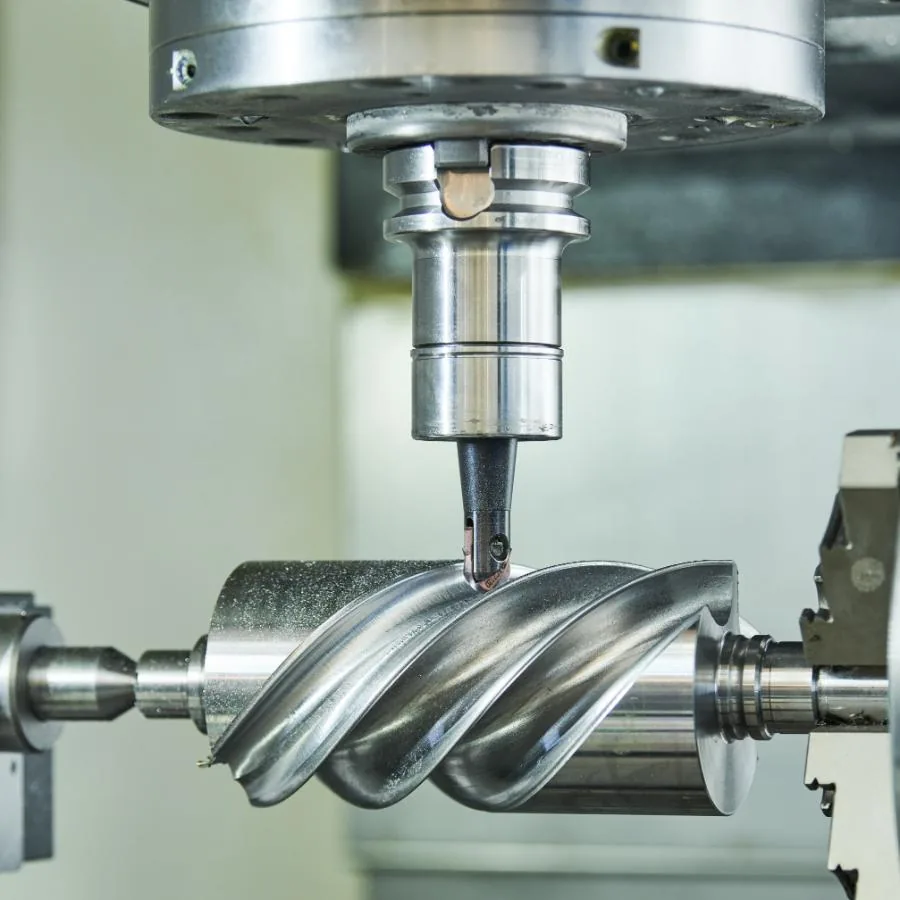

Frezen

Bij frezen draait het snijgereedschap terwijl het werkstuk vastligt of gecontroleerd beweegt. De frees heeft meerdere snijkanten die achtereenvolgens materiaal afnemen. Dit maakt frezen bijzonder veelzijdig.

Vlakfrezen creëert gladde, vlakke oppervlakken. Profielfrezen volgt complexe contouren. Met een vingerfrees maak je sleuven, kamers en 3D-vormen. De mogelijkheden zijn vrijwel onbeperkt.

Typische resultaten zijn vlakke oppervlakken met uitstekende haaksheid, precieze groeven en complexe 3D-geometrieën. Moderne vijfassige freesmachines kunnen werkstukken vanuit vrijwel elke hoek benaderen.

Draaien

Draaien werkt fundamenteel anders dan frezen. Hier roteert het werkstuk zelf, terwijl het snijgereedschap stilstaat of langzaam beweegt. Dit maakt draaien bij uitstek geschikt voor cilindrische vormen.

Assen, bussen, flenzen en andere rotatie-symmetrische onderdelen ontstaan op de draaibank. De beitel kan langs de rotatieas bewegen voor cilindrische vormen, of dwars erop voor vlakke kopvlakken. Ook schroefdraad snijden behoort tot de mogelijkheden.

Met moderne CNC-draaibanken zijn toleranties van enkele honderdsten van een millimeter haalbaar. Voor precisiewerk zoals hydrauliekcomponenten of instrumentonderdelen is dit vaak de aangewezen techniek.

Boren

Boren is misschien de meest herkenbare verspaningstechniek. Een roterende boor met spiraalvormige groeven dringt het materiaal binnen en creëert een cilindrisch gat. De groeven voeren de spanen af.

Er bestaan talloze boortypes. Spiraalboren voor algemeen gebruik. Centerboren voor nauwkeurige positionering. Kernboren voor grote diameters. Step drills voor plaatmateriaal. Elke variant heeft zijn specifieke toepassing.

Voor gaten die hogere nauwkeurigheid vragen dan standaard boren biedt, volgt vaak een nabewerkingsstap. Ruimen vergroot het gat licht en verbetert de maatnauwkeurigheid en oppervlaktekwaliteit aanzienlijk.

Tappen

Na het boren volgt regelmatig tappen: het snijden van inwendige schroefdraad. Een tap is een geharde stalen staaf met schroefdraadprofiel en snijgroeven. Door deze in een geboord gat te draaien, ontstaat de schroefdraad.

Handmatig tappen vereist gevoel en ervaring. Te veel kracht breekt de tap. Te weinig geeft een slecht profiel. Machinaal tappen op een freesbank of taparm verloopt sneller en consistenter, mits goed ingesteld.

In serieproductie is machinaal tappen de norm. Voor eenmalige klussen of moeilijk bereikbare plaatsen blijft handmatig tappen waardevol.

Slijpen, honen en leppen

Waar frezen en draaien de grove vorm geven, zorgen slijpen, honen en leppen voor de perfecte afwerking. Deze fijnbewerkingstechnieken halen het laatste beetje materiaal weg en creëren oppervlakken van uitzonderlijke kwaliteit.

Slijpen gebruikt een roterende slijpschijf met abrasieve korrels. Het verwijdert minimale hoeveelheden materiaal maar bereikt toleranties tot in de micrometer. Ideaal voor geharde materialen die niet meer conventioneel verspaanbaar zijn.

Honen verbetert de oppervlaktekwaliteit van cilindrische gaten. Denk aan motorcilinders. Leppen gaat nog een stap verder en produceert spiegelgladde oppervlakken voor optische of afdichtende toepassingen.

Flowdrillen en vloeiboren

Flowdrillen wijkt af van traditioneel verspanen. Er verdwijnt geen materiaal, het wordt verplaatst. Een sneldraaiende, conische stift wrijft tegen het materiaal totdat dit plastisch vervormt. Het weggeduwde materiaal vormt een kraag rondom het gat.

Deze techniek schittert bij dunwandige buizen en plaatwerk. De gevormde kraag vergroot de draadlengte voor bevestigingen. Waar normaal te weinig materiaaldikte beschikbaar zou zijn voor sterke schroefdraad, biedt flowdrillen uitkomst.

Toepassingen vind je in framewerk, meubelconstructies en automotive. Overal waar dunne wanden sterke bevestigingspunten nodig hebben.

CNC-verspanen: geautomatiseerde precisie

CNC staat voor Computer Numerical Control. De computer bestuurt alle bewegingen van de machine op basis van een geprogrammeerd pad. Dit bracht een revolutie teweeg in de verspaning.

De voordelen zijn overtuigend. Herhaalbaarheid is vrijwel perfect: onderdeel duizend is identiek aan onderdeel één. Complexe geometrieën die handmatig onmogelijk of tijdrovend zouden zijn, programmeert de machine probleemloos. En de productiesnelheid ligt hoger doordat menselijke beperkingen wegvallen.

CAM-software (Computer Aided Manufacturing) vormt de schakel tussen ontwerp en productie. Het genereert de gereedschapspaden die de CNC-machine volgt. Moderne CAM-pakketten optimaliseren automatisch voor snelheid, oppervlaktekwaliteit of gereedschapslijtage voor maatwerk staalproducten.

Verschil tussen conventioneel en CNC-verspanen

Bij conventioneel verspanen bedient een vakman handwielen en hendels. Hij of zij bepaalt snelheden, voedingen en gereedschapspaden op basis van ervaring en gevoel. Dit vraagt jarenlange training maar biedt enorme flexibiliteit.

CNC-verspanen verschuift die expertise naar de programmeur. De machine volgt blindelings de instructies. Foutloos, maar ook zonder improvisatievermogen. Een verkeerd geprogrammeerd pad voert de machine net zo nauwkeurig uit als een correct pad.

Conventioneel verspanen blijft waardevol voor enkelstuks, snelle aanpassingen en bewerkingen waar programmeren langer duurt dan handmatig werken. Zodra de seriegrootte toeneemt, kantelt het voordeel richting CNC. De initiële programmeertijd verdeelt zich over meer stuks.

Materialen die je kunt verspanen

Verspanen is toepasbaar op vrijwel elk vast materiaal. De specifieke aanpak verschilt echter aanzienlijk per materiaalgroep.

Metalen

Staal verspaant goed met de juiste gereedschappen en parameters. Hardere staalsoorten vragen om lagere snijsnelheden en robuustere opspanning. Zachte staalsoorten kunnen juist lastig zijn door neiging tot opgebouwde snijkant.

Aluminium is een dankbaar verspaningsmateriaal. Hoge snijsnelheden zijn mogelijk en de gereedschapsslijtage blijft beperkt. Let wel op spaanafvoer: lange, krullende aluminiumspanen kunnen zich oprollen rond gereedschap of werkstuk.

RVS vraagt bijzondere aandacht. Het materiaal is taai en werkt snel hard bij te lage snijsnelheid. Voldoende koeling en scherp gereedschap zijn randvoorwaarden.

Koper en koperlegeringen zoals messing verspanen uitstekend. De thermische geleidbaarheid is hoog, wat warmteafvoer bevordert. Wel kunnen zachte kopervarianten smeren in plaats van snijden.

Kunststoffen

Technische kunststoffen als PEEK, POM en PA zijn prima verspaanbaar. De uitdagingen zijn anders dan bij metaal. Warmteontwikkeling vormt het grootste risico. Kunststof geleidt warmte slecht, waardoor lokale oververhitting optreedt met smelten of verkleuring tot gevolg.

Scherp gereedschap, aangepaste snijsnelheden en effectieve spaanafvoer zijn bepalend. Koeling met perslucht werkt vaak beter dan vloeistofkoeling, die sommige kunststoffen kan aantasten.

In de voedingsindustrie, medische sector en apparatenbouw kom je verspaande kunststof onderdelen veelvuldig tegen. Lagers, geleiders, isolatoren en behuizingen zijn typische toepassingen.

Hout en composieten

Houtbewerking is feitelijk ook verspanen, zij het met andere gereedschappen en parameters. Freesmachines voor hout draaien sneller, gebruiken andere geometrieën en moeten grote hoeveelheden lichte spanen afvoeren.

Composieten als koolstofvezel en glasvezel vragen speciale aandacht. De vezels zijn abrasief en slijten standaard gereedschap snel. Diamant- of hardmetaalgereedschappen zijn gebruikelijk. Stofafzuiging is verplicht vanwege gezondheidsrisico’s.

De luchtvaart- en automotive-industrie zetten deze materialen grootschalig in. Gewichtsbesparing weegt op tegen de hogere bewerkingskosten.

Procesparameters bij verspanen

Het succes van een verspaningsbewerking hangt af van de gekozen parameters. Snijsnelheid, toerental, aanzet en snedediepte vormen samen een balans. Verschuif je één parameter, dan heeft dat gevolgen voor de anderen.

De juiste instellingen bepalen niet alleen de oppervlaktekwaliteit maar ook de standtijd van je gereedschap. Een slecht afgesteld proces kost je meer aan gereedschap dan je bespaart aan tijd.

Toerental en snijsnelheid

Toerental is het aantal omwentelingen per minuut van het gereedschap of werkstuk. Snijsnelheid is de werkelijke snelheid waarmee de snijkant langs het materiaal beweegt, uitgedrukt in meters per minuut.

Het verband is eenvoudig: bij grotere diameter hoort bij gelijk toerental een hogere snijsnelheid. Een frees van 20 mm diameter moet sneller draaien dan een frees van 50 mm om dezelfde snijsnelheid te bereiken.

Gangbare snijsnelheden variëren enorm. Aluminium verdraagt snelheden tot 500 m/min of hoger. RVS vraagt vaak 80-120 m/min. Titanium blijft onder de 50 m/min. Gereedschapsfabrikanten leveren gedetailleerde aanbevelingen per materiaalcombinatie.

Aanzet en snedediepte

Aanzet beschrijft hoeveel materiaal per omwenteling of per tand wordt verwijderd. Een hogere aanzet betekent meer materiaal per tijdseenheid, maar ook hogere krachten en een ruwer oppervlak.

Snedediepte is de dikte van de materiaallaag die in één doorgang wordt verwijderd. Diepe sneden verhogen de productiviteit maar belasten gereedschap en machine zwaarder.

Voor voorbewerking kies je doorgaans hoge aanzet en snedediepte. Snelheid gaat voor oppervlaktekwaliteit. Bij nabewerking draai je dit om: lichte sneden met lage aanzet produceren het gewenste eindresultaat.

Toepassingen in diverse sectoren

Verspanen vindt zijn weg naar vrijwel elke productiesector. De specifieke eisen en typische onderdelen verschillen per industrie.

Machinebouw

In de machinebouw is verspaning alomtegenwoordig. Tandwielen, assen, lagerbussen, behuizingen en geleiders komen van draaibanken en freesmachines. De nauwkeurigheidseisen zijn streng maar haalbaar met standaard CNC-apparatuur.

Passingmaten voor lagers vragen toleranties van honderdsten millimeters. Vertandingen moeten perfect aansluiten. Geleideoppervlakken moeten glad en haaks zijn. Allemaal eisen waar verspanen op zijn best in voorziet.

Luchtvaart

De luchtvaartindustrie stelt de hoogste eisen. Onderdelen moeten licht zijn maar tegelijkertijd extreme belastingen doorstaan. Titaniumlegeringen en speciale aluminium zijn standaard. Beide materiaalgroepen vragen vakkundige verspaning.

Gewichtsbesparing drijft het ontwerp. Dunwandige structuren met uitgefreesd bouwmateriaal reduceren gewicht zonder sterkte te verliezen. Dit vraagt stabiele opspanning en doordachte freesstrategieën om trillingen te voorkomen.

Certificering en traceerbaarheid zijn verplicht. Elk onderdeel heeft documentatie die materiaalherkomst, bewerkingsparameters en kwaliteitscontroles vastlegt.

Medische technologie

Implantaten, prothesen en chirurgisch instrumentarium komen veelal via verspaning tot stand. Titanium en speciale roestvaste staalsoorten overheersen. Biocompatibiliteit is randvoorwaarde.

Oppervlaktekwaliteit bepaalt mede of het menselijk lichaam een implantaat accepteert. Ruwheid, porositeit en restspanningen beïnvloeden de prestatie. Fijnbewerkingstechnieken als polijsten en elektrochemisch polijsten zijn standaard.

De volumes zijn vaak laag maar de marges zijn hoog. Kwaliteitscontrole is intensief. Een defect onderdeel is geen optie.

Voordelen van verspanen voor jouw projecten

Verspanen biedt combinatie van eigenschappen die weinig andere bewerkingsmethoden kunnen evenaren.

Nauwkeurigheid springt eruit. Toleranties van honderdsten millimeters zijn standaard, duizendsten zijn haalbaar. Dit maakt passtukken en precisie-assemblages mogelijk zonder nabewerking.

Vormvrijheid is een tweede sterk punt. Complexe geometrieën, ondersnijdingen en inwendige vormen zijn realiseerbaar. CAD-ontwerpen vertalen rechtstreeks naar CNC-programma’s.

De oppervlaktekwaliteit direct van de machine is vaak voldoende voor eindgebruik. Nabewerking als slijpen of polijsten is alleen nodig bij extreme eisen.

De techniek schaalt flexibel. Eén prototype maakt net zo eenvoudig als een serie van duizenden stuks. De opstartkosten zijn beperkt vergeleken met gieten of spuitgieten waar matrijzen nodig zijn.

Bij complexe vormen is verspanen regelmatig kostenefficiënter dan alternatieven. De materiaalverspilling weegt niet op tegen de besparing op gereedschappen en doorlooptijd.

Wat is verspanen vergeleken met andere bewerkingsmethoden?

Verspanen is niet altijd de beste keuze. Een vergelijking met alternatieven helpt bij de selectie.

Lasersnijden excelleert in 2D-contouren uit plaatmateriaal. Snel, nauwkeurig en met minimale warmte-invloed. Maar een diepe 3D-pocket frees je vele malen efficiënter dan dat je hem laag voor laag uitsnijdt.

Waterstraalsnijden snijdt vrijwel elk materiaal zonder warmte-invloed. Ideaal voor warmtegevoelige composieten. De nauwkeurigheid en oppervlaktekwaliteit liggen echter onder wat verspanen bereikt.

Plasmasnijden werkt snel en goedkoop voor dikker staal. De snijkwaliteit is echter grof. Nabewerking door verspanen is vaak nodig voor passingmaten.

Kies verspanen wanneer nauwkeurigheid, oppervlaktekwaliteit of 3D-geometrie bepalend zijn.

Koelmiddelbeheer en onderhoud

Koelmiddelen vervullen meerdere functies. Ze voeren warmte af, smeren het snijproces en spoelen spanen weg. Goed koelmiddelbeheer verlengt gereedschapslevensduur en verbetert oppervlaktekwaliteit.

Concentratie vraagt regelmatige controle. Te lage concentratie geeft onvoldoende smering en corrosierisico. Te hoge concentratie verspilt geld en kan huidirritatie veroorzaken.

pH-waarde en bacteriegroei beïnvloeden de houdbaarheid. Regelmatig testen en biociden toevoegen waar nodig voorkomt vroegtijdige vervanging van de gehele inhoud.

Filtratiesystemen verwijderen fijnstof en slijpsel. Periodieke reiniging van tanks en leidingen houdt het systeem schoon. Versleten koelmiddel afvoeren conform milieuregels is vanzelfsprekend.

Veelgestelde vragen over verspanen

Hieronder beantwoorden we de meest gestelde vragen over verspaningstechnieken.

Wat is het verschil tussen verspanen en snijden?

Bij snijden scheiden we materiaal zonder substantiële materiaalverwijdering, denk aan scharen of lasersnijden. Verspanen verwijdert actief materiaal in de vorm van spanen. Het werkstuk verliest gewicht.

Welke materialen kun je verspanen?

Metalen vormen de grootste groep: staal, aluminium, rvs, koper en titanium. Daarnaast zijn er kunststoffen als PEEK, POM en nylon. Ook hout, composieten en zelfs keramiek zijn verspaanbaar met aangepast gereedschap.

Hoe nauwkeurig is CNC-verspanen?

Standaard CNC-verspaning haalt toleranties van 0,02-0,05 mm. Met precisie-uitvoeringen en fijnbewerkingstechnieken zijn toleranties tot 0,005 mm of beter realiseerbaar.

Wanneer kies je voor verspanen in plaats van lasersnijden?

Kies verspanen bij 3D-geometrieën, hoge nauwkeurigheidseisen of wanneer oppervlaktekwaliteit direct van de machine bepalend is. Lasersnijden wint bij 2D-contouren uit plaatmateriaal.

Wat kost verspanen?

De kosten hangen af van materiaalsoort, complexiteit, nauwkeurigheidseisen en seriegrootte. Enkelstuks zijn relatief duur door opsteltijd. Bij series daalt de stuksprijs aanzienlijk. Materiaal, gereedschapsslijtage en machinetijd vormen de hoofdcomponenten.

De juiste verspaningstechniek kiezen voor jouw project

Verspanen omvat een breed scala aan technieken, elk met eigen sterktes. Frezen biedt vormvrijheid. Draaien maakt cilindrische vormen. Slijpen levert extreme nauwkeurigheid. De keuze hangt af van je specifieke situatie.

Begin bij het materiaal. Is het goed verspaanbaar of vraagt het speciale aandacht? Bepaal vervolgens de vereiste nauwkeurigheid en oppervlaktekwaliteit. Tot slot weegt de seriegrootte mee. Bij grotere aantallen loont investering in optimale CNC-programmering.

We denken graag met je mee over de beste aanpak voor jouw project. Neem contact met ons op en ontdek hoe we jouw specificaties vertalen naar kwalitatieve onderdelen.
