Metaal buigen is een veelgebruikte techniek in de metaalbewerking, waarbij metaalvormen worden aangepast door middel van buigen. Deze techniek is essentieel in verschillende industrieën, omdat het veelzijdige en complexe structuren mogelijk maakt. Hierdoor wordt metaal buigen vaak toegepast in de bouw, auto-industrie en machinebouw, maar soms ook voor artistieke doeleinden.

In dit artikel bespreken we de verschillende vormen van buigen, de technieken, instrumenten en belangrijke factoren die een rol spelen bij metaal buigen. Daarnaast geven we enkele handige tips en beantwoorden we een aantal veelgestelde vragen.

Wat is metaal buigen?

Metaal buigen is het proces waarbij een metalen plaat, buis of profiel in een specifieke vorm wordt gebracht door het materiaal te vervormen. Dit kan handmatig gebeuren of met behulp van machines. Het doel is om het metaal een permanente kromming te geven zonder het te breken of te scheuren.

Verschillende vormen van buigen

Er zijn diverse manieren om metaal te buigen, afhankelijk van het gewenste resultaat en het type metaal. De meest gangbare methoden zijn walsen, zetten en kanten.

Walsen

Bij walsen wordt het metaal tussen twee of meer draaiende cilinders doorgevoerd, waardoor het in een boogvorm wordt gebogen.

Walsen kan zowel toegepast worden op metalen platen als op metalen profielen. Plaatwerk buigen met een walsmachine wordt ook wel plaatwalsen genoemd. Het buigen van metalen profielen, zoals H-balken en I-profielen, wordt profielwalsen genoemd.

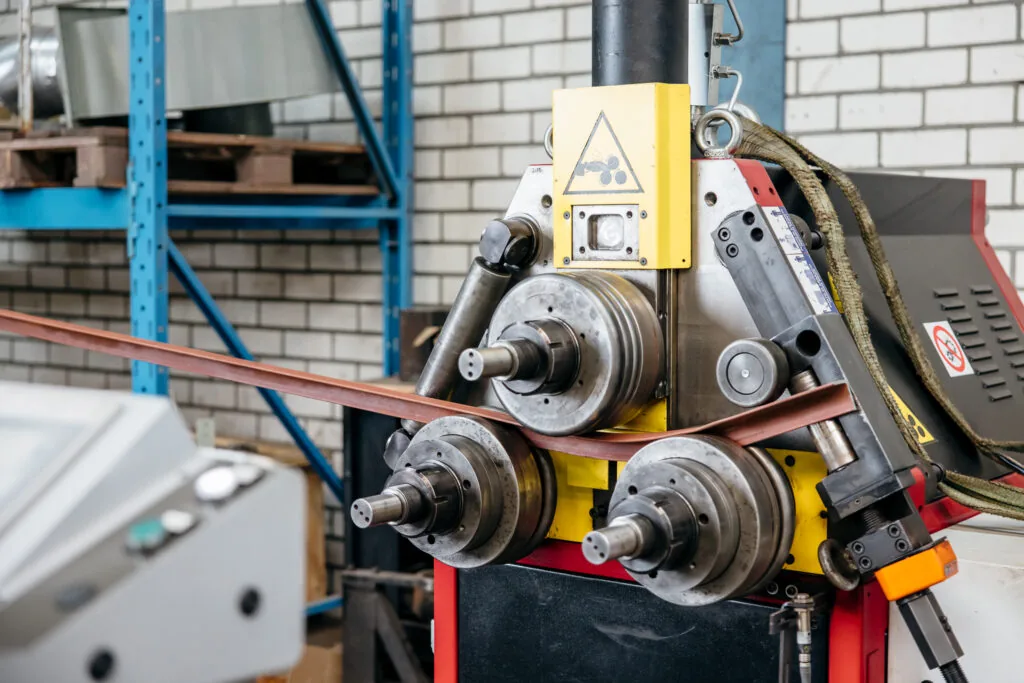

Walsmachine voor metaal buigen

Zetten en kanten

Zetten en kanten zijn vergelijkbare methoden waarbij het metaal in een rechte of andere gewenste hoek wordt gebogen. Dit gebeurt meestal met behulp van een zetbank of kantbank, waarbij het metaal wordt geklemd en vervolgens naar beneden wordt gedrukt door een stempel.

Kantbank

Verschillende buigtechnieken

Er zijn verschillende technieken om metaal te buigen, elk met hun eigen toepassingen en voordelen:

  • V-buigen: Bij V-buigen wordt het metaal in een V-vormige matrijs gedrukt met een V-vormige stempel. Dit is een veelgebruikte techniek voor het maken van hoeken en V-vormige profielen.
  • Luchtbuigen: Luchtbuigen is een flexibele techniek waarbij het metaal niet volledig in de matrijs wordt gedrukt, maar slechts gedeeltelijk wordt gebogen door de stempel. Dit maakt het mogelijk om verschillende hoeken te creëren met dezelfde set gereedschap.
  • Coining: Coining is een precieze buigtechniek waarbij het metaal volledig in de matrijs wordt gedrukt, waardoor een zeer nauwkeurige en consistente buiging ontstaat. Deze methode wordt vaak gebruikt voor dunne metalen platen.
  • Rolbuigen: Bij rolbuigen wordt het metaal door drie of meer rollen geleid, waardoor het geleidelijk in een boogvorm wordt gebogen. Deze techniek is geschikt voor het buigen van grote en lange metalen platen en buizen.

Instrumenten voor metaal buigen

Verschillende gereedschappen en machines worden gebruikt voor het buigen van metaal, afhankelijk van het type buigwerk en de benodigde precisie.

Plaatwals

Een plaatwals is een machine met drie of meer rollen waarmee een vlakke plaat in een cilindrische of conische vorm kan worden gebogen.

Onze plaatwals heeft 4 rollen. Met deze machine kunnen we zonder voorbewerking direct een radius en zelfs conische vormen walsen.

Profielwals

Een profielwals is een machine die speciaal is ontworpen voor het buigen van metalen profielen, zoals H-balken, I-profielen en T-profielen.

Onze profielwals is CNC gestuurd om met de hoogste precisie profielen van alle gangbare afmetingen te walsen in 2D en 3D. Naast profielen kunnen we met deze machine ook buizen van metaal buigen.

Metaal buigen

Buizenwals

Een buizenwals wordt gebruikt voor het buigen van metalen buizen in verschillende diameters en diktes. Bij Ferna gebruiken we hiervoor onze multifunctionele profielwals.

Kantbank

Met een kantbank kunnen metalen platen in een hoek worden gebogen door middel van een stempel en matrijs.

Onze kantbank heeft een perskracht van 175 ton, zodat we snel en nauwkeurig metalen platen in de gewenste vorm kunnen buigen.

Horizontale buigmachine

Een horizontale buigmachine werkt horizontaal en is perfect voor het buigen van kleine, gecompliceerde vormen.

Met onze horizontale buigmachine kunnen we plaatwerk, strippen en buizen in complexe vormen buigen.

Horizontale buigmachine

Buigtang

Een buigtang is een handgereedschap dat wordt gebruikt voor het buigen van dunne metalen platen en draden. Dit wordt vaak gebruikt in kleinere werkplaatsen en soms voor nabewerking.

Belangrijke factoren bij metaal buigen

Bij het buigen van metaal zijn er verschillende factoren die van invloed zijn op het eindresultaat:

  • Materiaal: Het type metaal, zoals staal, aluminium of koper, beïnvloedt hoe het materiaal buigt en de benodigde kracht en technieken.
  • Lengte van de zetlijn: De lengte van de lijn waarlangs het metaal wordt gebogen, heeft invloed op de benodigde kracht en de kans op vervorming.
  • Terugvering: Terugvering is het fenomeen waarbij het metaal na het buigen gedeeltelijk terugveert naar zijn oorspronkelijke vorm. Dit moet worden meegenomen in het buigproces om nauwkeurige hoeken te verkrijgen.
  • Minimale buigradius: De minimale buigradius is de kleinste straal waarmee een metaal kan worden gebogen zonder te breken of te scheuren. Dit hangt af van de dikte en het type metaal.

Tips bij metaal buigen

Metaal buigen is een vakmanschap dat zowel kennis als ervaring vereist. Om het proces soepel te laten verlopen en de beste resultaten te bereiken, volgen hier enkele uitgebreide tips.

1. Bereken de terugvering

Terugvering is het fenomeen waarbij het metaal na het buigen gedeeltelijk terugveert naar zijn oorspronkelijke vorm. De mate van terugvering varieert afhankelijk van het type metaal.

Om terugvering te compenseren, moet je de buighoek iets groter maken dan de gewenste hoek. Dit vereist berekeningen, ervaring en eventueel enkele testbuigingen om de exacte compensatie te bepalen.

2. Gebruik een hulpmiddel

Hulpmiddelen ondersteunen het metaal tijdens het buigen, verminderen de kans op vervorming en zorgen voor nauwkeurigere resultaten. Gebruik de juiste matrijzen en stempels voor de kantbank om het metaal correct te geleiden en te ondersteunen tijdens het metaal buigen.

Voor handmatige buigwerkzaamheden kunnen buigblokken helpen om het metaal in de juiste vorm te houden en uniforme buigingen te verkrijgen. Zorg ervoor dat het metaal goed vastgeklemd is voordat je begint met buigen om verschuiven en ongelijke buigingen te voorkomen.

3. Verwarm het metaal

Het verwarmen van het metaal kan de buigbaarheid verbeteren, vooral bij dikkere en hardere materialen. Gebruik een gelijkmatige warmtebron zoals een gasbrander of een inductiewarmer om het metaal op de gewenste temperatuur te brengen.

Pas warmtebehandelingen toe die specifiek zijn voor het type metaal, voor een betere buigbaarheid. Oververhitting kan het metaal verzwakken, dus zorg ervoor dat je de temperatuur zorgvuldig bewaakt en binnen de aanbevolen grenzen houdt.

4. Controleer de buigradius

De buigradius is de straal van de bocht die je in het metaal maakt. Het is belangrijk om ervoor te zorgen dat de buigradius niet kleiner is dan de minimale buigradius van het materiaal om scheuren en breken te voorkomen.

Verschillende metalen hebben verschillende minimale buigradii, dus raadpleeg altijd de materiaalgegevensbladen om de juiste buigradius te bepalen. Voer vooraf testbuigingen uit op een stuk schrootmateriaal om de juiste buigradius te bevestigen en onverwachte problemen te voorkomen.

5. Houd rekening met de zetlijn

De zetlijn is de lijn waarlangs het metaal wordt gebogen. De lengte van de zetlijn heeft invloed op de benodigde kracht en de kans op vervorming. Markeer de zetlijn nauwkeurig op het metaal voordat je begint met buigen en gebruik meetinstrumenten om ervoor te zorgen dat de markeringen exact zijn.

Ondersteun het metaal langs de zetlijn om vervorming en buigfouten te minimaliseren. Door de volgorde van de buigingen zorgvuldig te bepalen, vooral bij complexe vormen, kun je voorkomen dat eerdere buigingen de volgende stappen hinderen.

Metaal buigen met Ferna

Ferna is specialist als het gaat om maatwerk staalbouw voor de industrie. Wij kunnen alle soort buigingen bewerkstelligen met ons uitgebreide machinepark. Ook voor de productie van grote series kun je bij ons terecht.

In onze eigen productiehal in Nederland hebben we een breed scala aan buigmachines staan waarmee we jouw project met de hoogste precisie kunnen uitvoeren.

Naast metaal buigen voeren we ook allerlei andere diensten uit. Denk aan lassen en snijden, maar ook staalconstructies, leidingwerk en tankbouw.

Veelgestelde vragen

Wat is de minimale buigradius?

De minimale buigradius is de kleinste straal waarmee een metaal veilig kan worden gebogen zonder te breken of te scheuren. Dit hangt af van de dikte en het type metaal. Over het algemeen geldt: hoe dikker het metaal, hoe groter de minimale buigradius is.

Waarom is kwaliteitscontrole belangrijk na metaal buigen?

Kwaliteitscontrole is cruciaal om ervoor te zorgen dat het gebogen metaal voldoet aan de specificaties en geen defecten vertoont. Dit helpt om de veiligheid en duurzaamheid van de eindproducten te garanderen, vooral in sectoren waar precisie en betrouwbaarheid essentieel zijn.

Welke buigtechnieken voert Ferna uit?

Ferna biedt een breed scala aan buigtechnieken aan, waarmee vrijwel alle vormen bewerkstelligd kunnen worden. De techniek(en) die wordt toegepast is afhankelijk van het type metaal en de vereisten van het project.
