Staalconstructie tekening uitbesteden: van ontwerp tot montage

De kwaliteit van een staalconstructietekening bepaalt vaak het verschil tussen een vlekkeloos project en wekenlange vertraging. Voor projectleiders en werkvoorbereiders is dit geen abstract gegeven. Fouten in tekeningen leiden tot verkeerde producties, kostbare aanpassingen op locatie en gemiste deadlines. Toch worstelen veel bedrijven met de vraag: zelf tekenen of uitbesteden?

In-house tekencapaciteit vraagt om forse investeringen. Dit vraagt om gespecialiseerde software, opgeleide tekenaars en voortdurende bijscholing op het gebied van normen en BIM-integratie. Tegelijkertijd fluctueert de werkdruk per project. Die combinatie maakt het lastig om een stabiele tekenafdeling rendabel te houden.

Dit artikel neemt je mee door het complete traject van staalconstructietekeningen. Van de ontwerpfase tot en met montage op locatie. Je leert welke software de standaard is, welke normen gelden en wanneer uitbesteden zinvoller is dan zelf tekenen. Praktische inzichten die direct toepasbaar zijn in je volgende project.

Wat is een staalconstructie tekening?

Een staalconstructietekening is de technische vertaling van een architectonisch ontwerp naar produceerbare en monteerbare onderdelen. Het bevat alle informatie die nodig is om stalen elementen te fabriceren, te transporteren en op locatie samen te voegen. Denk aan afmetingen, materiaalspecificaties, lasdetails en boutverbindingen.

In het bouwproces vormen deze tekeningen de schakel tussen engineering en uitvoering. Zonder nauwkeurige tekeningen kan de werkplaats niet produceren en weet de monteur niet hoe onderdelen passen. De tekeningen fungeren als universele taal tussen alle betrokken partijen.

Er bestaan verschillende typen tekeningen, elk met een eigen functie. Werkplaatstekeningen richten zich op productie. Montagetekeningen ondersteunen de bouw op locatie. Overzichtstekeningen geven het totaalbeeld van de constructie.

Verschil tussen werkplaats- en montagetekeningen

Werkplaatstekeningen bevatten alle details die een productiemedewerker nodig heeft. Exacte maten, zaaglijsten, boorpatronen en lasspecificaties. Elk onderdeel krijgt een uniek nummer dat het volgt door het hele productieproces. De tekenaar denkt hierbij mee over efficiënte productie en minimaal materiaalverlies.

Montagetekeningen hebben een ander doel. Ze tonen hoe elementen op locatie samenkomen. Posities van liggers, kolommen en verbindingen. De volgorde van montage. Hijspunten en tijdelijke verstevigingen. Een monteur moet in één oogopslag zien waar elk onderdeel thuishoort.

Beide typen zijn onlosmakelijk verbonden. De nummering in werkplaatstekeningen correspondeert met posities op montagetekeningen. Fouten in één type planten zich voort naar het andere. Dat maakt consistentie in het tekenproces zo belangrijk.

NC-bestanden en DSTV-formaat

NC-bestanden zijn digitale instructies voor computergestuurde machines. CNC-zagen, boorstraten en plasmasnijders lezen deze bestanden en voeren bewerkingen automatisch uit. Geen handmatige invoer, geen afleesfouten. De machine produceert exact wat de tekening voorschrijft.

Het DSTV-formaat is de industriestandaard voor deze bestanden. Vrijwel alle staalbouwmachines wereldwijd ondersteunen dit formaat. Een tekenaar exporteert NC-bestanden vanuit het 3D-model en de werkplaats importeert ze direct in de machinesturing. Die naadloze koppeling bespaart tijd en voorkomt transcriptiefouten.

De voordelen zijn meetbaar. Productiesnelheid neemt toe. Materiaalverspilling daalt door optimale nestingpatronen. En de kwaliteit is consistent, ongeacht wie de machine bedient.

Processtappen van ontwerp tot montage

Het traject van een staalconstructietekening volgt een vaste logica. Van globaal naar gedetailleerd. Van ontwerp naar productie naar montage. Elke fase bouwt voort op de vorige. Voor een breder perspectief op moderne constructiemethodes is het waardevol om te begrijpen hoe deze stappen in het grotere plaatje passen.

Ontwerpfase en engineering

Alles begint bij het concept. Een architect heeft een visie, een constructeur vertaalt die naar draagkracht en stabiliteit. De tekenaar komt in beeld wanneer het constructief ontwerp klaar is. Of soms al eerder, om mee te denken over maakbaarheid.

Afstemming is het sleutelwoord in deze fase. De tekenaar verzamelt informatie: architecttekeningen, constructieberekeningen, gebouweisen en aansluitdetails met andere disciplines. Hoe completer de input, hoe soepeler het vervolgtraject verloopt.

Wat heb je nodig om te starten? Minimaal een definitief constructief ontwerp, materiaalkeuze en verbindingsdetails. Projectspecifieke eisen zoals brandwerendheid of coatingklasse zijn eveneens relevant.

Voorbewerking en 3D-modellering

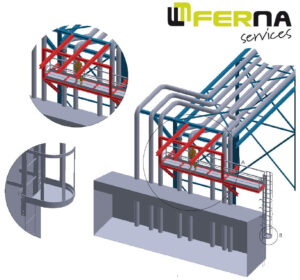

De tekenaar bouwt een driedimensionaal model van de gehele constructie. Elk profiel, elke plaat, elke bout krijgt een plek. Dit model is geen visualisatie ter decoratie. Het is de bron waaruit alle tekeningen en lijsten worden gegenereerd.

Clash detection is een krachtig hulpmiddel in deze fase. De software controleert automatisch of onderdelen elkaar raken of doorkruisen. Past die ligger wel tussen die kolommen? Botst die pijpleiding niet met die windverband? Fouten die op papier makkelijk over het hoofd worden gezien, lichten direct op in 3D.

Nauwkeurigheid in deze fase betaalt zich terug. Een millimeterfout in het model wordt een millimeterfout in productie. En die fout ontdek je pas op locatie, wanneer onderdelen niet passen. Dan praat je over stilstand, aanpassingen en extra kosten.

Productievoorbereiding en stuklijsten

Uit het 3D-model rolt automatisch een stuklijst. Alle profielen, platen en verbindingsmiddelen. Gewichten, lengtes en aantallen. De werkplaats weet exact wat besteld en geproduceerd moet worden.

De koppeling met NC-bestanden zorgt voor een naadloze overgang naar productie. Geen handmatige invoer, geen Excel-lijsten die heen en weer gemaild worden. De digitale keten is gesloten.

De tijdsbesparing door deze automatisering is substantieel. Wat vroeger dagen kostte aan handmatig opmeten en lijsten opstellen, gebeurt nu met een druk op de knop. En met minder fouten.

Montage en oplevering

Met werkplaatstekeningen produceert de werkplaats. Met montagetekeningen bouwt de monteur. Die laatste fase is waar alles samenkomt. Letterlijk.

Montagetekeningen bevatten een volgorde. Welke kolom eerst? In welke richting bouw je op? Waar zitten tijdelijke stabilisatoren? Een doorwrochte montagetekening voorkomt improvisatie op locatie.

Bij de oplevering vinden controles plaats. Maatvoering, lashechting, boutaandraaing. De kwaliteitsborging begint echter veel eerder. Al bij het tekenen worden normen gehanteerd. Bij productie wordt gecontroleerd. Montage is het sluitstuk van een keten waarin kwaliteit continu wordt bewaakt.

Software voor staalconstructie tekeningen

Professionele staalconstructietekeningen ontstaan in gespecialiseerde software. De keuze voor een pakket hangt af van projectcomplexiteit, samenwerkingseisen en bestaande workflows. Het complete traject van engineering tot eindproduct wordt grotendeels bepaald door de mogelijkheden van de gebruikte software.

Tekla Structures

Tekla Structures is marktleider in de staalbouw. Het pakket combineert 3D-modellering met automatische tekeninggeneratie en uitgebreide koppelingen naar productiesystemen. Complexe constructies met duizenden onderdelen? Tekla houdt het overzichtelijk.

De kracht zit in de detaillering. Verbindingen, boutgroepen, lassen. Alles modelleert de tekenaar in 3D, waarna tekeningen automatisch worden gegenereerd. Wijzigt het model? Dan wijzigen de tekeningen mee.

IFC-export maakt samenwerking met andere disciplines mogelijk. Het architectenmodel, de installatietekeningen en de staalconstructie komen samen in één BIM-omgeving. Conflicten worden vroegtijdig zichtbaar.

Parabuild en StruCad

Parabuild draait als plug-in binnen Autodesk Inventor. Voor bedrijven die al werken met Autodesk-producten is dat een logische keuze. De integratie met andere Inventor-modules maakt het pakket aantrekkelijk voor machinebouw en staalconstructies in combinatie.

StruCad is een zelfstandig pakket met een lange staat van dienst. Het is minder uitgebreid dan Tekla, maar voor standaardprojecten volstaat het prima. De leercurve is minder steil, wat de instap vergemakkelijkt.

Vergeleken met Tekla bieden beide pakketten minder mogelijkheden bij zeer complexe projecten. Voor reguliere hallen, bordessen en lichte constructies zijn ze echter volwaardig.

BIM-integratie en IFC-bestanden

BIM staat voor Building Information Modeling. Het is geen software, maar een werkwijze. Alle disciplines werken in modellen die informatie bevatten. Niet alleen geometrie, maar ook materiaaldata, planning en kostengegevens.

IFC-bestanden zijn het uitwisselingsformaat binnen BIM. Een staalmodel in Tekla wordt geëxporteerd als IFC en ingelezen door de installateur. Die ziet direct waar de staalconstructie loopt en kan zijn leidingwerk eromheen plannen.

De foutreductie is aanzienlijk. Botsingen tussen disciplines worden in de ontwerpfase ontdekt, niet tijdens de bouw. Dat scheelt tijd, geld en frustratie.

Technische eisen en normen

Staalconstructietekeningen moeten voldoen aan wettelijke en technische kaders. Voor projectleiders is compliance geen bijzaak. Het bepaalt of een constructie wordt goedgekeurd en of verzekeringspolissen geldig blijven.

NEN-EN normen voor staalconstructies

De Europese normenserie EN 1090 specificeert eisen voor stalen draagconstructies. Uitvoeringsklassen bepalen de strengheid van kwaliteitscontroles. Materiaalcertificaten, laskwalificaties en maattoleranties zijn allemaal vastgelegd.

Tekeningen moeten deze eisen vertalen naar de praktijk. Welke lasklasse is voorgeschreven? Welke toleranties gelden voor boutgaten? De tekenaar verwerkt deze informatie in de tekening zodat de werkplaats conform produceert.

Niet-naleving heeft consequenties. Een constructie zonder correcte certificering wordt niet goedgekeurd. In het ergste geval moet werk worden afgebroken en opnieuw worden uitgevoerd. De kosten daarvan overstijgen ruimschoots de investering in correct tekenwerk.

Kwaliteitscontrole en botsdetectie

Kwaliteitscontrole begint bij de tekenaar. Interne checks op maatvoering, profielkeuze en verbindingsdetails. Veel bedrijven hanteren een vier-ogen-principe: een tweede tekenaar controleert het werk van de eerste.

Botsdetectie in 3D-modellen is een geautomatiseerde controlevorm. De software markeert waar elementen elkaar overlappen of te dicht naderen. De tekenaar beoordeelt elke melding en past het model aan waar nodig.

Vroegtijdige opsporing van fouten is goedkoper dan late correctie. Een aanpassing in het model kost minuten. Een aanpassing op de bouwplaats kost dagen.

Staalconstructie tekening uitbesteden of in-house?

De keuze tussen uitbesteden en zelf tekenen is geen principekwestie. Het is een praktische afweging op basis van projectkenmerken, beschikbare capaciteit en strategische overwegingen.

Voordelen van uitbesteden

Tijdsbesparing is het eerste voordeel. Een gespecialiseerd tekenbedrijf heeft capaciteit beschikbaar wanneer jij die nodig hebt. Geen wervingstrajecten, geen inwerkperiodes.

Toegang tot expertise is het tweede voordeel. Tekenbureaus werken dagelijks met de nieuwste softwareversies en zijn op de hoogte van actuele normen. Die kennisborging is kostbaar om zelf op peil te houden.

Schaalbaarheid is het derde voordeel. Bij piekbelasting schaal je op, bij luwte schaal je af. Je betaalt voor geleverde tekeningen, niet voor leegloop.

Risicovermindering is het vierde voordeel. Een gespecialiseerd bureau draagt verantwoordelijkheid voor de kwaliteit van het tekenwerk. Bij fouten is er een aanspreekpunt.

Wanneer in-house tekenen zinvol is

In-house tekenen is logisch bij een constante stroom van gelijksoortige projecten. Standaardhallen, repeterende modules. Dan bouw je expertise op die zichzelf terugverdient.

De benodigde investeringen zijn echter fors. Softwarelicenties van tienduizenden euro’s per jaar. Opleidingskosten. Salarissen van gespecialiseerde tekenaars. Die vaste kosten drukken zwaar wanneer het werkaanbod fluctueert.

Een eerlijke vergelijking houdt rekening met alle kosten. Niet alleen de directe tekenkosten, maar ook overhead, software-updates, ziekteverzuim en kennisontwikkeling.

Kostenvergelijking en doorlooptijd

De kostenstructuur verschilt fundamenteel. In-house heb je vaste kosten en variabele productiviteit. Bij uitbesteding heb je variabele kosten en gegarandeerde output.

Typische doorlooptijden bij uitbesteding variëren per projectomvang. Een standaardhal van 500 m² is binnen twee tot drie weken volledig uitgetekend. Complexere projecten zoals een volledige staalconstructie vragen uiteraard om meer tijd.

Aanvullende diensten bij staalconstructietekeningen

Tekeningen staan zelden op zichzelf. Ze maken deel uit van een breder traject dat begint bij calculatie en eindigt bij oplevering. Een totaalpakket bespaart afstemming tussen verschillende partijen.

Calculatie en kostenbegroting

Vooraf weten wat een project kost? Calculatie op basis van het 3D-model geeft nauwkeurig inzicht. Materiaalkosten, bewerkingstijd, oppervlaktebehandelingen. Alles wordt gekwantificeerd.

De benodigde data zijn hetzelfde als voor het tekenwerk: constructief ontwerp, materiaalkeuze, afwerkingseisen. Hoe completer de input, hoe nauwkeuriger de calculatie.

Moderne calculatietools koppelen direct aan het 3D-model. Wijzigt het ontwerp? Dan wijzigt de calculatie mee. Zo zijn er geen handmatige herberekeningen nodig.

Transport en nabewerking

Transport is meer dan een vrachtwagen bestellen. Grote elementen vragen om routeplanning, vergunningen en soms begeleiding. De tekenaar houdt rekening met maximale transportmaten.

Nabewerkingen zoals conservering, verzinken of coaten worden vaak in de planning meegenomen. Voor specifieke bewerkingen zoals precisie-lasersnijden zijn gedetailleerde tekeningen onmisbaar. De tekenaar specificeert oppervlakte-eisen zodat de nabewerker weet wat verwacht wordt.

Referentieprojecten en meetbare resultaten

Referenties zeggen meer dan beloftes. Vraag naar vergelijkbare projecten. Welke doorlooptijd werd gerealiseerd? Hoeveel revisierondes waren nodig? Welke materiaalbesparing werd bereikt door optimalisatie?

Meetbare resultaten geven houvast bij de partnerkeuze. Tijdsbesparing ten opzichte van eerdere projecten. Materiaalreductie door efficiënt nesten. Foutreductie door botscontroles. Die cijfers maken abstracte kwaliteitsbeloftes concreet.

Waarom Ferna als partner voor staalconstructie tekeningen

We combineren jarenlange tekenervaring met eigen productiecapaciteit. Die combinatie zorgt voor tekeningen die niet alleen theoretisch kloppen, maar ook praktisch produceerbaar zijn. Onze tekenaars weten wat werkt in de werkplaats.

We werken met Tekla Structures en leveren volledige pakketten: werkplaatstekeningen, montagetekeningen, NC-bestanden en stuklijsten. BIM-integratie en IFC-uitwisseling zijn standaard.

Daarnaast bieden we calculatie, productie, oppervlaktebehandeling en montage. Een aanspreekpunt voor het complete traject. Dat vereenvoudigt je projectcoördinatie en verkort de communicatielijnen.

Wil je weten wat we voor jouw project kunnen betekenen? Neem contact met ons op voor een vrijblijvend gesprek of een offerte op maat.
