Lassymbolen betekenis volgens NEN-EN-ISO 2553 ontleed

Lassymbolen als taal tussen tekenkamer en werkvloer

Je rolt een werktekening uit, loopt de details af en stuit op een symbool dat je niet meteen herkent. Een driehoekje met een streepje, een onderbroken referentielijn, een nummer in de staart. Wat staat hier nu eigenlijk?

De lassymbolen betekenis is geen geheimtaal. Het is een vaste set afspraken volgens NEN-EN-ISO 2553 (versie 2014/2019), die in één compact symbool aangeven wat voor las er moet komen, waar, hoe groot en met welk proces. Wie de aanduidingen leest zoals de tekenaar ze bedoeld heeft, voorkomt dat de werkvloer aannames doet die later duur uitpakken.

In dit artikel ontleden we de anatomie van het symbool, lopen we elk gangbaar lassymbool één voor één langs met figuur, leggen we de bematingsregels uit, behandelen we het verschil tussen pijlzijde en andere zijde, vergelijken we ISO 2553 met de Amerikaanse AWS A2.4 en geven we een opsomming van de interpretatiefouten die je in de praktijk het vaakst tegenkomt. Wie de losse symbolen plaatst in de bredere context van een complete werktekening voor staalconstructies, heeft straks beide kanten van het verhaal te pakken.

Na dit artikel decodeer je elk symbool op een tekening direct, weet je welke afmetingen je hoort te zien en heb je een routekaart in handen voor het moment dat een symbool onduidelijk of incompleet is.

Wat een lassymbool precies aanduidt

Een lassymbool vertelt vier dingen tegelijk: wat voor las er moet komen, waar precies, met welke afmetingen en in welke uitvoering. Vaak komt daar nog een vijfde bij: het lasproces dat voorgeschreven is.

Zonder zo’n eenduidig symbool ontstaan interpretatieverschillen tussen werkvoorbereider, lasser en kwaliteitscontroleur. De een denkt hoeklas, de ander stomplas met voorbereiding. Het resultaat is bekend: overlassen, slijpen, fouten in de eindcontrole en discussie over wie wat fout las.

In Nederland en de rest van Europa is NEN-EN-ISO 2553 de leidende norm. Werk je voor Amerikaanse opdrachtgevers, in offshore of in petrochemie met Amerikaanse engineering, dan kom je AWS A2.4 tegen. De twee normen lijken op elkaar, maar de pijlzijde-conventie staat precies omgekeerd. Dat verschil leggen we verderop apart uit.

Anatomie van een lassymbool

Een lassymbool op een tekening bestaat altijd uit dezelfde vijf bouwstenen. Wie ze los uit elkaar kan trekken, leest elke combinatie.

De vijf elementen zijn de referentielijn, de pijl, het basis-symbool, de aanvullende symbolen en afmetingen, en de staart. Elk element heeft zijn eigen functie. De positie van het basis-symbool ten opzichte van de referentielijn bepaalt aan welke kant de las terechtkomt. De staart bevat informatie over proces en uitvoering.

De referentielijn als drager van de instructie

De referentielijn is de horizontale lijn waaraan alle informatie hangt. In ISO 2553 staat het symbool boven de doorlopende referentielijn als het om de pijlzijde gaat. Hoort de las aan de overzijde, dan komt er een onderbroken hulpreferentielijn onder bij; daaraan wordt het symbool voor die kant opgehangen.

Bij een las aan één zijde blijft de referentielijn enkelvoudig. Zodra er aan beide kanten gelast moet worden, krijg je twee lijnen boven elkaar: boven voor pijlzijde, onder voor de andere zijde.

De pijl en wat hij aanwijst

De pijl wijst naar het lasvlak. Dus naar de naad waar de las komt, niet naar de plaat of het profiel als geheel. Bij eenvoudige verbindingen volstaat een rechte pijl.

Soms zie je een geknikte pijl. Die wordt gebruikt bij asymmetrische lasvoorbereidingen, waarbij maar één van de twee platen wordt voorbereid. De pijl wijst dan specifiek naar de plaat die de voorbereiding krijgt, bijvoorbeeld bij een K-naad of een J-naad.

De staart als plek voor proces en aanvullende info

De staart is het vorkje dat aan het einde van de referentielijn hangt. Hier komt het lasprocesnummer volgens ISO 4063 in te staan: 135 voor MAG met massieve draad, 141 voor TIG, 111 voor BMBE met beklede elektrode, 121 voor onder poederdek. Daarnaast vind je hier de norm-referentie, het lasniveau en soms het materiaalkwaliteitsniveau.

Het lasprocesnummer is geen detail. Het bepaalt direct welke lasser, welke draad, welke gasflessen en welke parameters je nodig hebt. Voor RVS-buizen op een procesinstallatie staat er bijvoorbeeld vaak 141 in de staart, omdat de naadkwaliteit van TIG lassen de eisen voor inwendige kwaliteit haalt waar MAG dat niet doet.

Basis-symbool, aanvullende symbolen en afmetingen

Het basis-symbool is de vorm van de las zelf. Een driehoekje voor een hoeklas, een V voor een V-naad, een U voor een U-naad: zo herken je in één oogopslag het lastype.

De aanvullende symbolen vertellen iets over de uitvoering. Een streepje boven het basis-symbool betekent dat de las vlak afgewerkt moet worden, een bolletje wijst op een bolle afwerking, een holletje op een holle. Een cirkel op het snijpunt staat voor rondom-las, een vlaggetje voor veldlas.

Afmetingen zijn de getallen voor en achter het symbool. Voor het symbool staat de keelhoogte (a) of beenmaat (z). Achter het symbool staan eventueel de lengte, het aantal segmenten en de tussenruimte bij een onderbroken las.

Hoe je pijlzijde versus andere zijde correct leest

De positie van het symbool ten opzichte van de referentielijn bepaalt aan welke kant van de plaat of het profiel de las komt. Dat klinkt simpel en is het ook, totdat je een Amerikaanse tekening krijgt.

In ISO 2553 staat het pijlzijde-symbool boven de doorgetrokken referentielijn. Het andere-zijde-symbool staat onder, op een onderbroken hulpreferentielijn. Een hoeklas-driehoekje boven de lijn betekent dus dat je last aan de zijde waar de pijl naartoe wijst. Hetzelfde driehoekje onder de onderbroken lijn betekent: las aan de overzijde van de plaat.

In AWS A2.4 is dat precies omgedraaid. Het symbool boven de lijn betekent daar “andere zijde”, het symbool onder de lijn “pijlzijde”. Bovendien gebruikt AWS geen onderbroken hulpreferentielijn. Wie ISO-routine heeft en zonder controle een AWS-tekening leest, plaatst de las gegarandeerd aan de verkeerde kant.

Dit is de meest gemaakte interpretatiefout bij internationale projecten. Een eindcontrole vangt het meestal wel, maar dan ligt de schade er al: extra werk, vertraging, en discussie over wie het mis had. Een goede kwaliteitscontrole op de lasconstructie begint bij de aanname dat elke tekening expliciet moet vermelden volgens welke norm hij gelezen wordt.

De basis-symbolen voor lassymbolen één voor één

Hieronder loop je elk gangbaar lastype langs. Bij elk symbool hoort een figuur in de uiteindelijke publicatie, plus de dwarsdoorsnede die laat zien wat het symbool fysiek voorstelt.

Hoeklas

Het hoeklas-symbool is een rechthoekig driehoekje. Verreweg het meest voorkomende lastype, want elke T-verbinding, hoekverbinding en overlapverbinding kan ermee gelast worden.

De afmeting staat voor het driehoekje. Twee notaties zijn gangbaar: de a-maat (theoretische keelhoogte) of de z-maat (beenlengte langs de plaat). Een hoeklas met a4 betekent een keelhoogte van 4 mm. Een hoeklas met z6 betekent een beenlengte van 6 mm. Voor asymmetrische hoeklassen zie je twee maten gescheiden door een kruisje, bijvoorbeeld 5×7.

V-naad

Het V-naad-symbool is een open V op de referentielijn. Het lastype wordt toegepast bij stomplassen waarbij volledige doorlassing aan één kant gewenst is, typisch bij plaatdiktes vanaf zo’n 3 mm tot ongeveer 16 mm.

Als er geen afmeting staat, geldt automatisch dat volledige doorlassing wordt aangenomen. Dit detail wordt vaak overgeslagen en levert dan een interpretatieverschil op wanneer de lasser meent dat er een gedeeltelijke doorlassing volstaat.

X-naad (dubbele V)

Het X-naad-symbool is een V boven én onder de referentielijn. Dubbele V dus, in dwarsdoorsnede gezien.

Toepassing: dikkere platen waar je vervorming wilt beperken en lasvolume wilt drukken. Door alternerend aan beide zijden te lassen blijft de plaat vlakker dan bij een enkele V-naad, en gaat het sneller dan in alleen-één-kant lagen opbouwen.

K-naad (halve V dubbel)

Het K-naad-symbool is een K-vorm op de referentielijn. Het lastype komt vrijwel altijd voor bij T-stukken: één plaat staat verticaal en wordt voorbereid, de andere staat horizontaal en blijft vlak.

De geknikte pijl is je geheugensteun. Hij wijst naar de plaat die voorbereiding krijgt. Niet de horizontale, maar de verticale.

I-naad

Het I-naad-symbool zijn twee evenwijdige lijnen: de vierkante groef. Toepassing: dunne platen, vaak van zo’n 2 tot 4 mm dik, die tegen elkaar worden gelegd zonder voorbereiding.

Soms staat er een spleetmaat (s) bij, bijvoorbeeld s2. Dan moet er een opening van 2 mm tussen de platen blijven. Geen maat opgegeven? Dan liggen de platen tegen elkaar aan.

U-naad

Het U-naad-symbool is een U-vorm. Wordt toegepast bij dikkere materialen waar je het lasvolume nog verder wilt beperken dan met een V-naad. De holle U-bodem zorgt voor minder vulling en minder warmte-inbreng.

In de praktijk zie je U-naden veel in petrochemische drukvaten en op zware constructies in offshore. Onbekendere keuze dan V, maar bij dikker materiaal economisch interessant.

J-naad

Het J-naad-symbool is een J-vorm. Het asymmetrische broertje van de U-naad, gebruikt bij T-verbindingen waar één zijde wordt voorbereid en de andere niet.

De pijl wijst naar de voorbereide plaat, net als bij de K-naad. Bij een J-naad zie je dat in de praktijk vaak terug bij aanlasflenzen op pijpwerk.

Stomplas met penetratiediepte

Stomplassen krijgen soms een aparte aanduiding voor de penetratiediepte: een s vooraf voor de effectieve keelhoogte (inclusief inbranding) tegenover een a voor de theoretische keelhoogte.

Effectieve waarden komen tussen haakjes te staan, bijvoorbeeld s(8). Nominale waarden zonder haakjes, bijvoorbeeld a5. Wie dit verschil niet kent, leest een effectieve maat als een nominale maat, met een onderschatting van de werkelijke laskwaliteit als gevolg.

Aanvullende symbolen en hun praktische betekenis

Rondom-las

Een cirkeltje op het snijpunt van pijl en referentielijn betekent dat de las rondom loopt. De volle omtrek van het profiel wordt gelast, zonder onderbreking.

Typisch voorbeeld: een stalen kolom op een voetplaat. Een rondom hoeklas garandeert dat er geen vocht binnendringt en dat de kolom over de volle omtrek krachten kan overdragen.

Veldlas of las op locatie

Een vlaggetje op het snijpunt van pijl en referentielijn betekent dat de las op de montagelocatie wordt aangebracht. Niet in de werkplaats dus, maar buiten: op de bouw, op het schip, op de installatie.

Dit signaal mag je nooit missen. Veldlassen betekent andere logistiek, andere veiligheidsplannen, vaak een ander lasproces (bijvoorbeeld 111 BMBE in plaats van 135 MAG vanwege wind) en een ander kwaliteitsplan.

Lasoppervlak en de keuze tussen vlak, bol of hol

Boven het basis-symbool staat soms een extra aanduiding voor de gewenste afwerking. Een streepje betekent vlak: naslijpen tot het oppervlak gelijk loopt met de aangrenzende plaat. Een bolletje betekent convex, een holletje concaaf.

Vlak afwerken vraagt om nabewerking en kost tijd. Een convex lasoppervlak heeft meer materiaal en weegt zwaarder, een concaaf oppervlak is glad maar mag niet onder de plaat zakken. Wie deze aanduiding negeert, krijgt commentaar op de eindcontrole.

Steunbed M en MR

Een M boven het basis-symbool staat voor een permanent steunbed dat in de constructie blijft zitten na het lassen. Een MR staat voor “removable”, een tijdelijk steunbed dat na het lassen wordt verwijderd.

Steunbedden kom je tegen bij eenzijdig gelaste stompverbindingen met volledige doorlassing, vaak op pijpwerk waar je de binnenkant niet kunt bereiken. De keuze tussen M en MR bepaalt of er na het lassen nog werk aan de achterkant gedaan moet worden.

Het lasprocesnummer in de staart

De ISO 4063-lijst kent meer dan honderd nummers, maar in de praktijk werk je met een handvol:

• 111: BMBE (lassen met beklede elektrode)
• 121: onder poederdek
• 135: MAG met massieve draad
• 136: MAG met gevulde draad (FCAW)
• 141: TIG

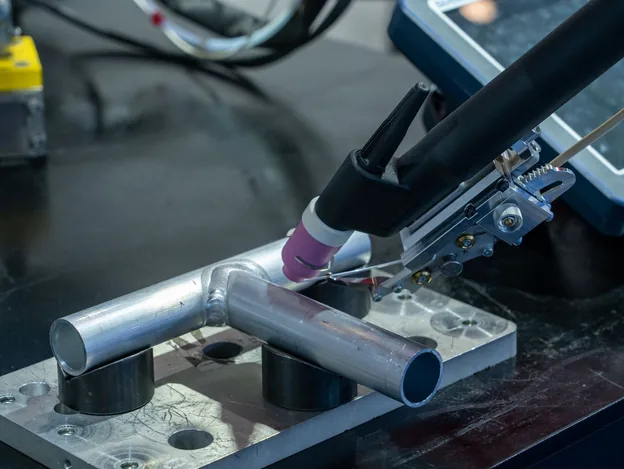

Het nummer in de staart legt het proces vast. Bij een tekening voor een procesinstallatie met RVS-buizen zie je vaak 141 staan; dat verbindt het lassymbool met het werk dat in de praktijk via orbitaal lassen wordt uitgevoerd, waarbij de toorts mechanisch om de buis draait voor een constante naadkwaliteit.

Maatinschrijving met a, z, s en de andere getallen

De getallen rondom een lassymbool spreken hun eigen taal. Niet onthouden welke letter wat betekent, en je leest de las verkeerd uit.

Effectieve waarden komen tussen haakjes te staan. Geen maat opgegeven? Dan geldt volledige doorlassing. Geen aanname doen, dat is de regel.

De meest gemaakte vergissing is z aanzien voor a. De omrekening: z = a × √2, dus z7 komt grofweg overeen met a5. Wie z als a leest, levert een ondergedimensioneerde las op en haalt de berekening niet.

Onderbroken las, kettinglas en versprongen lassen

Een onderbroken hoeklas wordt opgeschreven als z (n × E) P. Een notatie als z5 7×50 (100) betekent: beenmaat 5 mm, 7 segmenten van 50 mm met steeds 100 mm tussenruimte. Een lasser die deze code kan lezen, plaatst de segmenten meteen correct.

Versprongen lassen krijgen een “Z” door de referentielijn. Aan de ene zijde van het profiel staan de segmenten op de plekken waar aan de andere zijde de tussenruimtes zitten: ze verspringen ten opzichte van elkaar. Daarmee blijft de spanningsverdeling gelijkmatiger dan bij segmenten die recht tegenover elkaar liggen.

Het verschil tussen kettinglas (segmenten aan beide zijden op dezelfde positie) en versprongen lassen wordt vaak verwisseld. Bij twijfel: kijk of er een Z door de referentielijn loopt. Geen Z = kettinglas. Wel Z = versprongen.

Samengestelde lasverbindingen

Soms staan er meerdere symbolen op één referentielijn. Bijvoorbeeld bij een T-verbinding waar een stomplas met volledige doorlassing wordt versterkt met een hoeklas aan weerszijden. Dan krijg je een V of K als basis-symbool met een hoeklas-driehoekje erbovenop.

Plug- en gleuflassen werken iets anders. Een cirkel met diameter (“Ø20”) staat voor een ronde pluglas, een rechthoek met afmetingen voor een gleuflas. Beide worden vooral toegepast bij overlapverbindingen waar je krachten via een lokaal lasje wilt overdragen zonder de hele rand af te lassen.

Wie de samengestelde symbolen leest, snapt direct dat de tekenaar nadenkt over krachtsoverdracht én productie-uitvoerbaarheid. Voor wie het bredere verhaal van krachtsoverdracht in geconstrueerd staal wil begrijpen: dat is het vakgebied waar deze symboolkeuzes uit voortkomen.

ISO 2553 versus AWS A2.4 als vertaaltabel voor internationale projecten

Wie alleen Nederlandse projecten doet, kan deze sectie overslaan. Werk je in offshore of petrochemie waar Amerikaanse engineering meekomt, dan is dit goud waard.

De pijlzijde-omkering is verreweg de gevaarlijkste vertaalfout. De meest praktische routine: noteer op elke tekening expliciet welke norm geldt, en lees nooit blind verder zonder die check. Voor projecten die ISO 3834 als kwaliteitsmanagementkader hanteren, hoort die controle al standaard in het procedurele kader thuis.

Veelgemaakte interpretatiefouten op de werkvloer

De volgende fouten zie je in de praktijk regelmatig terug. Niet omdat lassers het niet weten, maar omdat een tekening soms haast wordt doorgenomen en de standaardroutine zegt “lees zoals altijd”. Juist dan gaat het mis.

• Pijlzijde verkeerd lezen door ISO/AWS-verwarring. Las komt aan de verkeerde kant terecht. De meest dure fout, omdat je dan moet uitslijpen en opnieuw lassen.
• Beenmaat z aanzien voor keelhoogte a. Ondergedimensioneerde lassen die de berekening niet halen en bij controle terug naar de tekenkamer moeten.
• Ontbrekende afmeting genegeerd. Geen maat = volledige doorlassing. Geen aanname doen dat het wel iets minder mag.
• Veldlas-vlaggetje gemist. Las wordt in de werkplaats gemaakt waar hij op locatie hoort. Logistiek loopt vast en de planning schuift.
• Lasprocesnummer genegeerd. MAG gekozen waar TIG voorgeschreven is, bijvoorbeeld bij RVS-buislassen op een procesinstallatie, waar de inwendige kwaliteitseis MAG uitsluit.

Wie deze vijf fouten kent en ze actief checkt, voorkomt het overgrote deel van de discussies tussen tekenkamer en werkvloer.

Wat te doen bij een onduidelijk of incompleet lassymbool

Loop een tekening door, kom een symbool tegen dat niet klopt, en de natuurlijke reactie is: aannemen. Niet doen. De goedkoopste oplossing is altijd: terug naar de tekenkamer voordat de eerste plaat de werkplaats ingaat.

Een praktisch beslismodel:

1. Ontbrekende maat? Standaard volledige doorlassing aannemen, maar wel formeel bevestigen bij de constructeur. Niet zelf invullen.
2. Conflicterende symbolen op één referentielijn? Engineering signaleren. De constructeur lost het op, niet de lasser.
3. Afwijkend symbool dat niet in ISO 2553 staat? Vraag de bron-norm op via de tekenaar. Kan een bedrijfsstandaard zijn, kan een AWS-symbool zijn dat per ongeluk op een ISO-tekening is beland.

Een werkvoorbereider die in de signaleringsrol stapt voorkomt fouten vóórdat ze productie ingaan. Dat is precies waar de engineering-intake en tekeningreview van Ferna op draait: de werkvoorbereiders nemen elke binnenkomende tekening door en flaggen onduidelijke lassymbolen voordat de eerste snij-opdracht wordt gegeven.

Cheat-sheet met alle lassymbolen in één overzicht

Voor dagelijks gebruik op de werkvloer hoort er een overzichtsfiguur naast de tekening te liggen. Hier de compacte versie als naslag.

Het cheat-sheet vervangt de losse secties hierboven niet, maar dient als snelle naslag wanneer je een tekening leest en even wilt verifiëren of je het symbool goed interpreteert.

Veelgestelde vragen over lassymbolen

Wat betekent een driehoekje boven de referentielijn op een lastekening?

Het driehoekje is het basis-symbool voor een hoeklas. Staat het boven de doorgetrokken referentielijn volgens NEN-EN-ISO 2553, dan hoort de las aan de pijlzijde: de kant waar de pijl naartoe wijst. De afmeting ervoor (zoals a4 of z6) bepaalt de keelhoogte of beenlengte van de las.

Welke norm gebruik ik voor lassymbolen in Nederland?

Voor Nederlandse en Europese projecten is NEN-EN-ISO 2553 (versie 2014/2019) leidend. Werk je voor Amerikaanse opdrachtgevers of in offshore en petrochemie met Amerikaanse engineering, dan kom je AWS A2.4 tegen. Let dan extra op de omgekeerde pijlzijde-conventie.

Hoe weet ik welk lasproces hoort bij een lassymbool?

Het lasprocesnummer staat in de staart van het symbool volgens ISO 4063. Voorbeelden: 135 voor MAG met massieve draad, 141 voor TIG, 111 voor BMBE. Ontbreekt het nummer, dan ligt de proceskeuze open en hoort de WPS of werkvoorbereiding de bepaling te leveren.

Wat is het verschil tussen a-maat en z-maat bij een hoeklas?

De a-maat is de theoretische keelhoogte, gemeten loodrecht op het hypothetische gelijkbenige driehoekje binnen de las. De z-maat is de beenlengte langs de plaat. Vuistregel: z = a × √2, dus z7 komt grofweg overeen met a5.

Wat doe ik als er een lassymbool op de tekening staat dat ik niet ken?

Niet aannemen en niet lassen. Werk volgens het signaleringsprincipe: leg het symbool voor aan de werkvoorbereider, die het terugkoppelt naar de tekenkamer of de constructeur. Bij internationale tekeningen ook altijd checken welke norm aangehouden wordt: ISO 2553 of AWS A2.4.

Wat betekent een cirkel of vlaggetje op de pijl van een lassymbool?

De cirkel staat voor rondom-las: de las loopt over de volle omtrek van het profiel. Een vlaggetje betekent veldlas, dus dat de las op de montagelocatie wordt aangebracht in plaats van in de werkplaats. Beide aanduidingen hebben directe gevolgen voor planning en kwaliteitscontrole.

Lassymbolen correct lezen begint bij de tekening

Een lassymbool legt volgens NEN-EN-ISO 2553 de complete las-instructie compact vast. Wie de anatomie kent, leest elk symbool, van een driehoekje voor de eenvoudige hoeklas tot een samengestelde X-naad met procesnummer in de staart.

Drie aandachtspunten halen je door bijna elke werkdag heen. De anatomie van het symbool kennen: vijf bouwstenen, vaste posities, vaste betekenis. Pijlzijde en andere zijde niet verwarren, vooral op tekeningen die uit Amerikaanse engineering komen. En bij twijfel terug naar de tekenkamer in plaats van een aanname. Dat is geen vertraging; dat is de goedkoopste manier om productiefouten te voorkomen.

Kom je tijdens het doornemen van een dossier een symbool tegen dat je niet 100% kunt plaatsen, of zit er iets in een tekening dat niet klopt? Stuur de tekening op voor een gratis beoordeling via de engineering-intake en tekeningreview. De werkvoorbereiders lopen de tekening na, flaggen onduidelijke lassymbolen en signaleren verbeterpunten voordat de eerste snij-opdracht uitgaat, zodat je project niet in de werkplaats vastloopt, maar gewoon op schema blijft.
